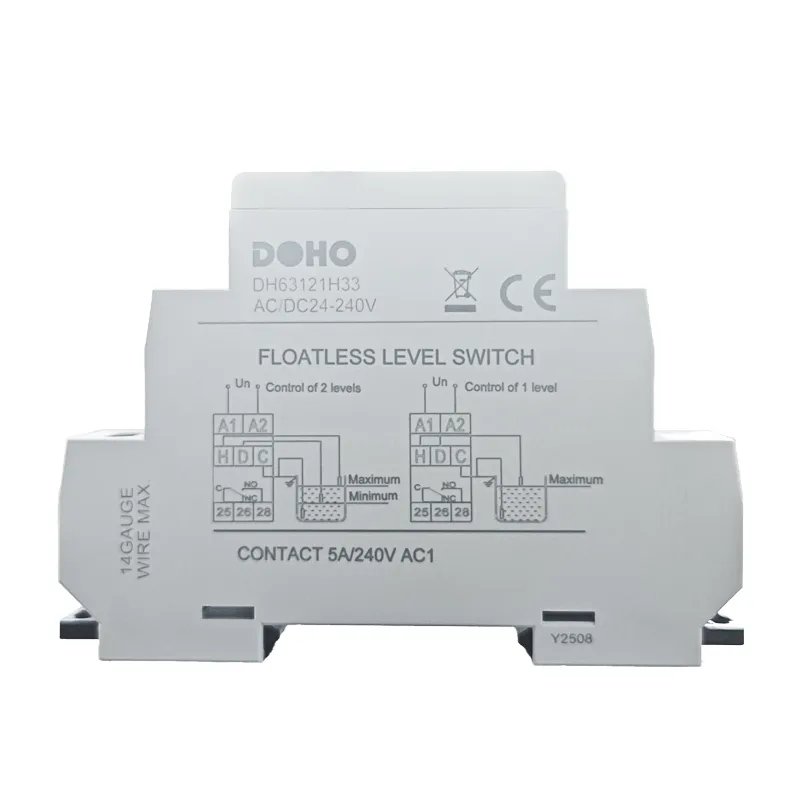

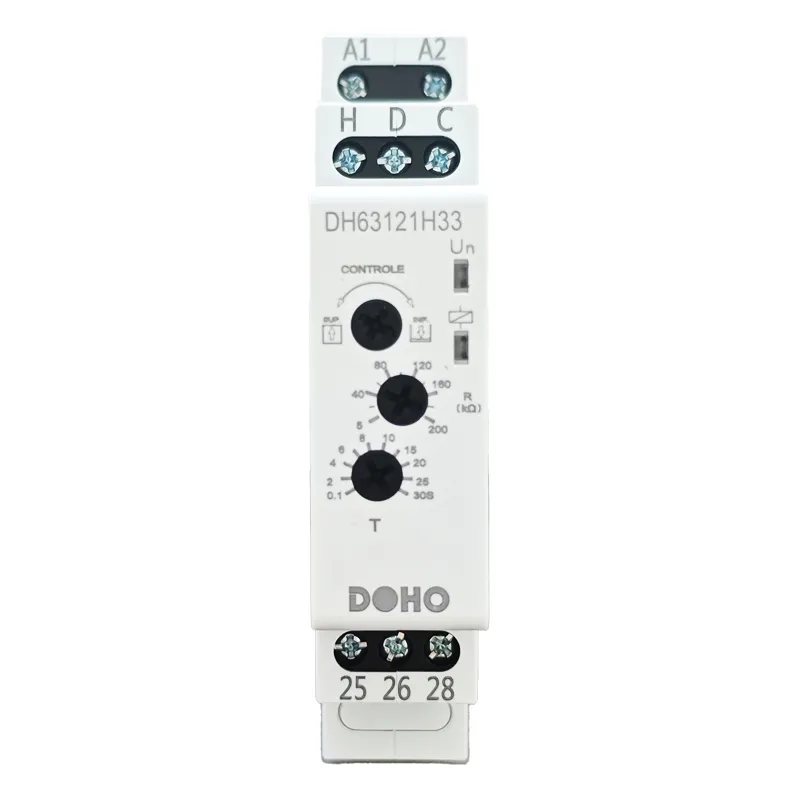

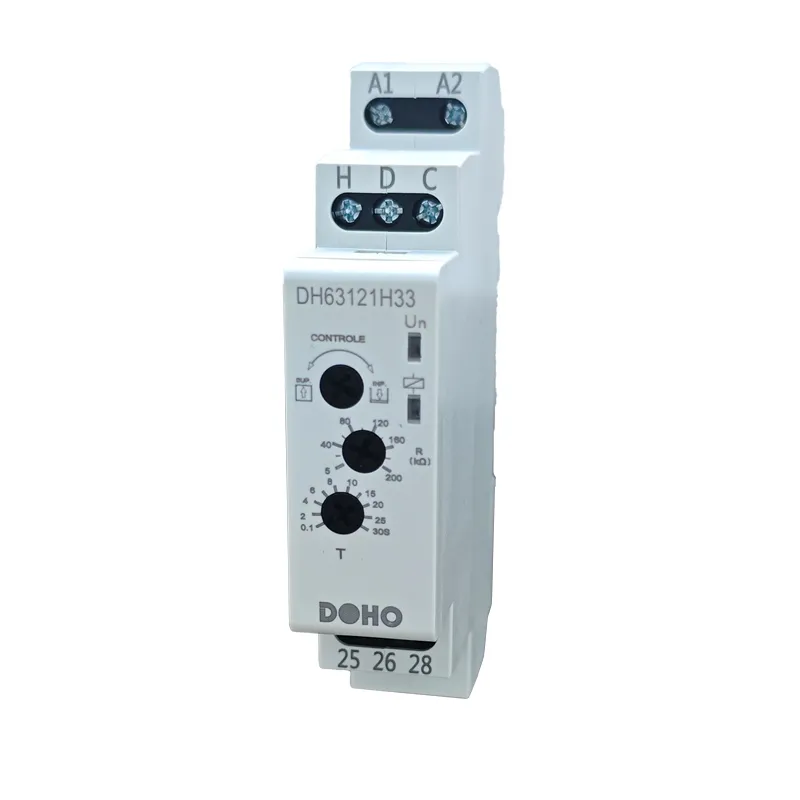

Многофункциональное реле контроля уровня жидкости DOHO DH63121 — это интеллектуальное устройство управления, предназначенное для систем очистки сточных вод и бытового водоснабжения. Оно работает по основному принципу контроля проводимости жидкости и объединяет два режима управления — первичный и вторичный — для обеспечения точного управления уровнем жидкости в различных сценариях.
Многофункциональное реле контроля уровня жидкости DOHO DH63121 — это интеллектуальное устройство управления, предназначенное для систем очистки сточных вод и бытового водоснабжения. Оно работает по основному принципу контроля проводимости жидкости и объединяет два режима управления — первичный и вторичный — для обеспечения точного управления уровнем жидкости в различных сценариях.Это реле имеет регулируемую чувствительность, что позволяет настраивать точность обнаружения в зависимости от чистоты жидкости (например, чистая вода, слегка загрязненные сточные воды). Оно определяет изменения уровня жидкости через точки обнаружения, такие как H (высокий уровень) и D (низкий уровень), и включает в себя логику задержки включения для эффективной фильтрации помех от колебаний поверхности.Устройство использует контактные выходы SPDT с номинальным током 5 А, подходящие для малых и средних водяных насосов. Режим питания охватывает как диапазон одного напряжения (от 110 В переменного тока до 24 В постоянного тока), так и широкий диапазон напряжений (24–240 В переменного/постоянного тока). Это позволяет ему выполнять основные требования к управлению небольшими бытовыми резервуарами для воды, а также подходить для сценариев вторичного многоуровневого управления промышленными резервуарами среднего размера. Установка проста и не требует ручного контроля.
Водоснабжение бытового назначения: Используется в зональных резервуарах для воды в многоэтажных жилых зданиях, используя двухступенчатый режим управления, чтобы приоритезировать пополнение резервуаров нижнего уровня, одновременно задерживая пополнение резервуаров верхнего уровня, тем самым уравновешивая давление подачи.
Многоуровневая дренажная система для очистки сточных вод: совместима с многоступенчатыми отстойниками, с первичным управлением, регулирующим уровни первичных отстойников, и вторичным управлением, управляющим дренажем из вторичных фильтрационных резервуаров, обеспечивая бесперебойную интеграцию процессов.
Сценарии водоснабжения коммерческих комплексов: подходит для крупномасштабных систем хранения воды в отелях и больницах. Первичный контроль управляет уровнем основного резервуара, а вторичный контроль связан с резервным резервуаром, обеспечивая бесперебойное водоснабжение.
Управление уровнем охлаждающей жидкости в промышленности: используется в резервуарах для охлаждающей жидкости станков, первичный контроль с задержкой предотвращает частые запуски и остановки, а вторичный контроль запускает сигналы о необходимости пополнения, обеспечивая баланс между защитой оборудования и стабильностью подачи
| Технические данные | DH63121¨¨¨ |
| Характеристики выходного сигнала | SPDT |
| Номинальный ток | 5A |
| Рабочее напряжение | Одно напряжение: 110 В переменного тока, 220 В переменного тока, 24 В переменного тока, 24 В постоянного тока
Широкий диапазон напряжения: AC/DC 24–240 В |
| Диапазон чувствительности | Регулируемый |
| Диапазон задержки | - |
| Применимые среды | Для бытовых водопроводных систем, систем очистки сточных вод и специализированных систем подачи жидкостей |

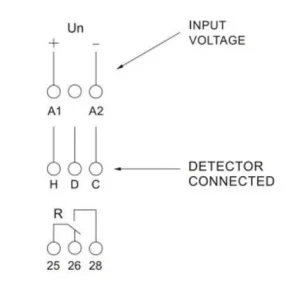

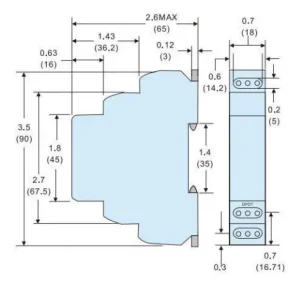

| Чертеж с размерами: в дюймах (мм) | Схема подключения |
![]() |
![]() |
DH63121 Схема подключения первичного/вторичного контуров

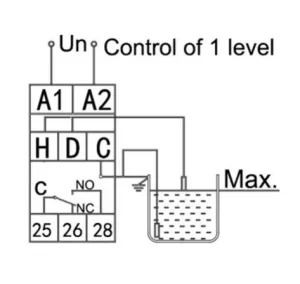

| Схема подключения первичного управления | Введение в первичный контроль |
![]() |
Основное управление подачей воды (задержка включения) Когда уровень жидкости опускается ниже H/D, начинается задержка; по окончании задержки реле включается. Когда уровень жидкости возвращается к H/D, задержка заканчивается и реле отключается, повторяя этот цикл.
|
| Основное управление дренажем (с задержкой включения)
Когда уровень жидкости превышает H/D, начинается задержка; по окончании задержки реле включается. Когда уровень жидкости опускается ниже H/D, задержка заканчивается и реле отключается, повторяя этот цикл.
|
|

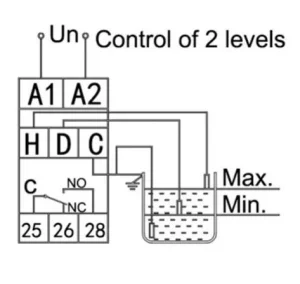

| Схема подключения вторичного управления | Введение в вторичное управление |
![]() |
Двухступенчатое автоматическое управление подачей воды (с задержкой) Когда уровень жидкости опускается ниже D, начинается период задержки; по его окончании включается реле. Когда уровень жидкости поднимается до H, период задержки заканчивается и реле отключается, повторяя этот цикл.
|
|
Автоматическое управление вторичным дренированием (с задержкой) Когда уровень жидкости поднимается выше H, начинается период задержки; по окончании задержки реле включается. Когда уровень жидкости опускается ниже D, период задержки заканчивается и реле отключается, повторяя цикл. |
